信息系统项目管理（进度类）

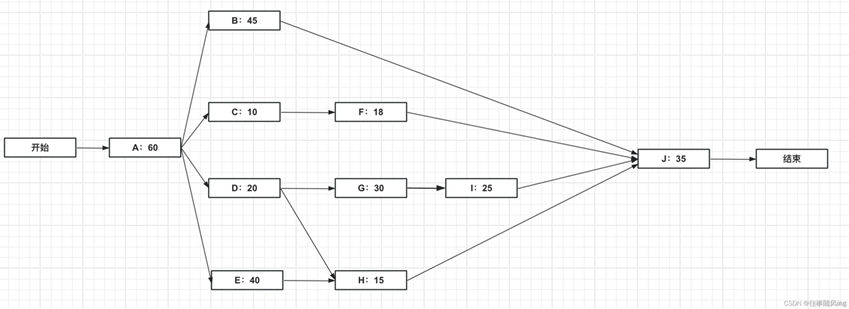

单代号网络图

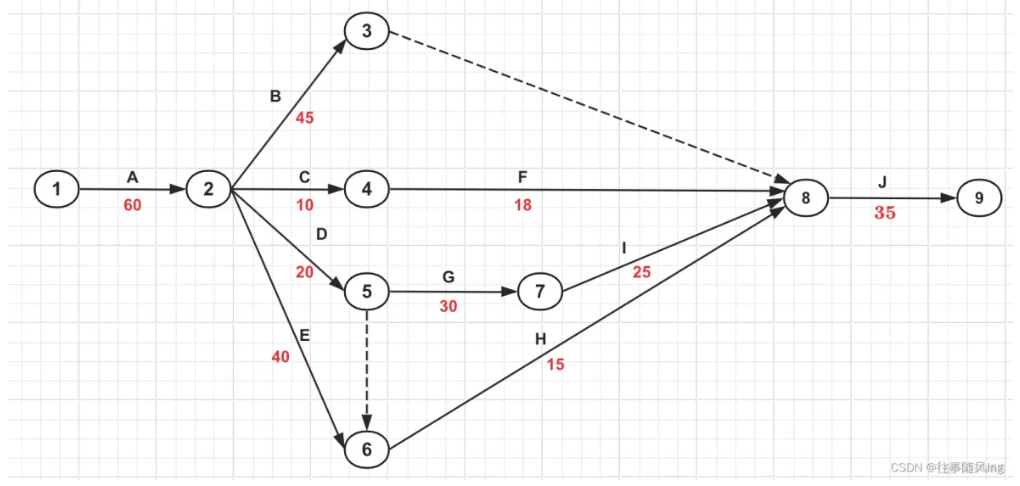

双代号网络图

一、单代号网络图和双代号网络图的区别：

1、剪线

在单代号网络图中，剪线仅表示各项工作之间的逻辑关系。

在双代号网络图中，剪线直接表示某项工作。

2、节点

在单代号网络图中，节点表示工作。节点必须编号，此编号为工作的代号。

在双代号网络图中，节点表示工作之间的联结。同样用圆圈表示，圆圈中编上整数号码，称为事件编号。 在时间上，它表示指向某节点的工作全部完成后，该节点后面的工作才能开始。这意味着前后工作的交接，因此节点也称事件。

3、虚工作

单代号网络中没有虚工作。

在双代号网络图中，虚工作仅表示工作之间的先后顺序，用虚线矢箭表示，它的持续时间0。

二、七格图

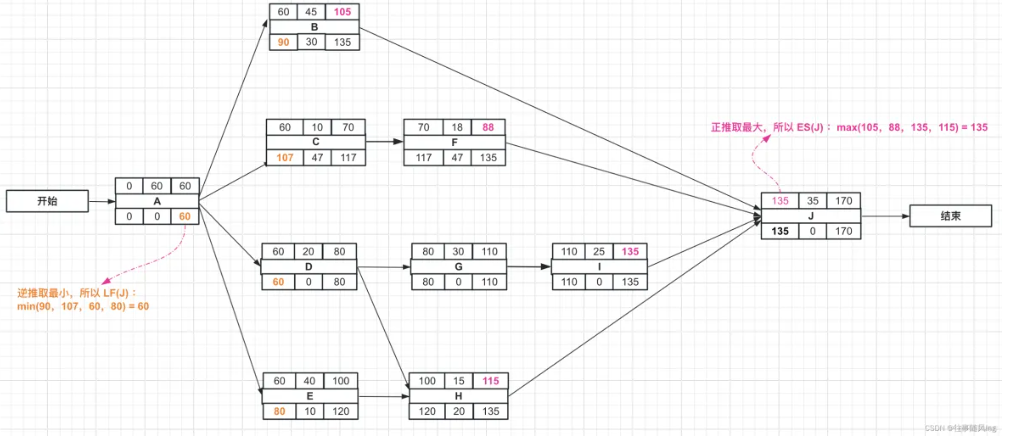

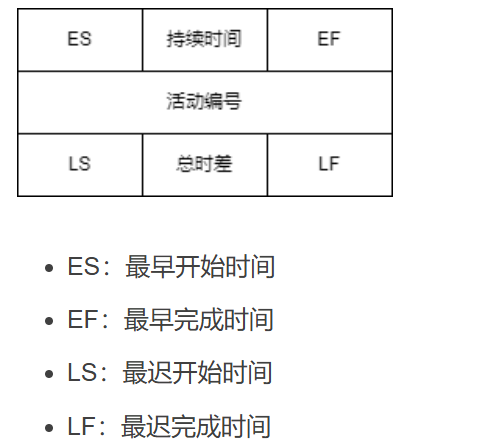

七格图是由单代号网络图转换来的。

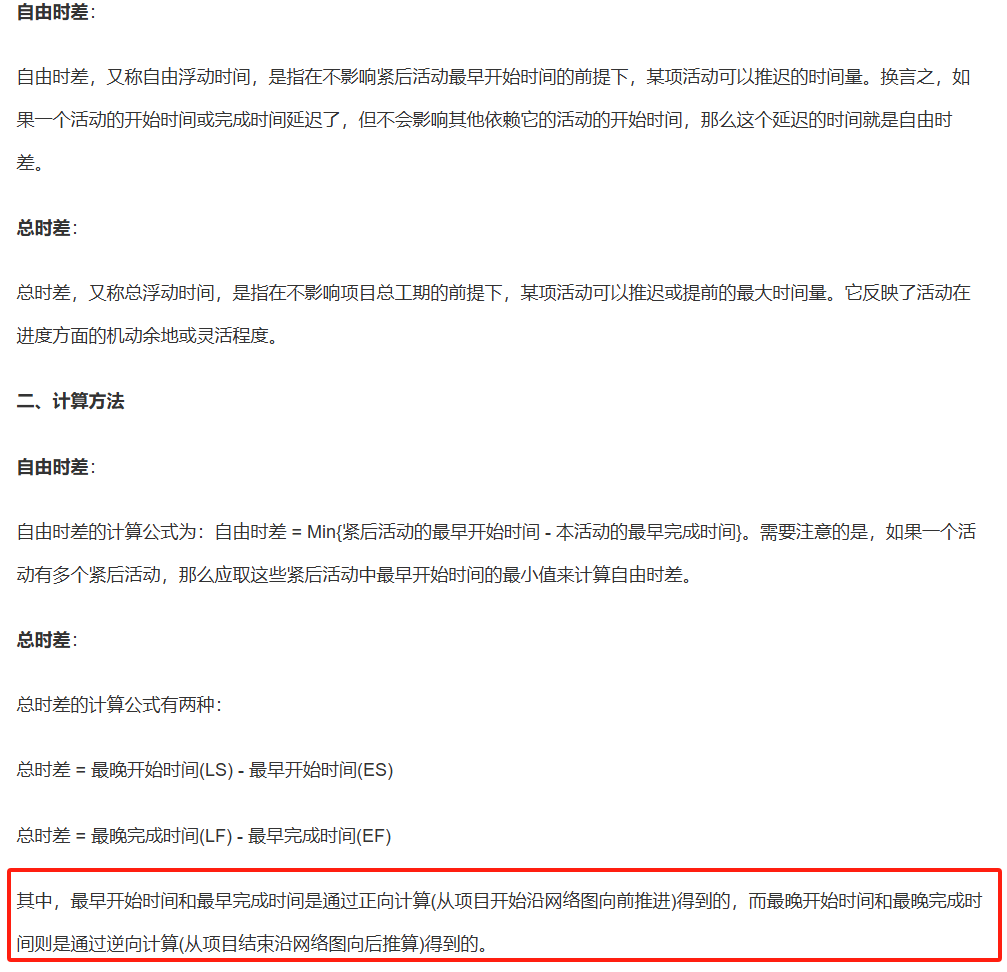

总时差（松弛时间）：在不延误总工期的前提下，该活动的机动时间。活动的总时差等于该活动最迟完成时间与最早完成时间之差，或该活动最迟开始时间与最早开始时间之差。

三、关键路径法

关键路径：从开始到结束，需要时间最长的路径。

项目工期：完成项目的最少时间，注意，由关键路径即最长路径决定。

关键路径：时差为0的活动为关键活动，所有时差为0的活动连起来即位关键路径。
